ch2_05. 클라이언트와 서버(3)

1. Architecture Overview(클라이언트와 서버(1)에서 배웠던 용어 정리)
2. 클라이언트와 서버 - 실습
3. 클라이언트와 서버 - 정리

---

1. Architecture Overview(클라이언트와 서버(1)에서 배웠던 용어 정리)

https://tomcat.apache.org/tomcat-9.0-doc/architecture/overview.html

Apache Tomcat 9 Architecture (9.0.73) - Architecture Overview

architecture/overview.html에 들어가면 우리가 지금까지 배웠던 Server -> Service -> Engine -> Host -> Context에 대한 설명이 나와 있다.



2. 클라이언트와 서버 - 실습

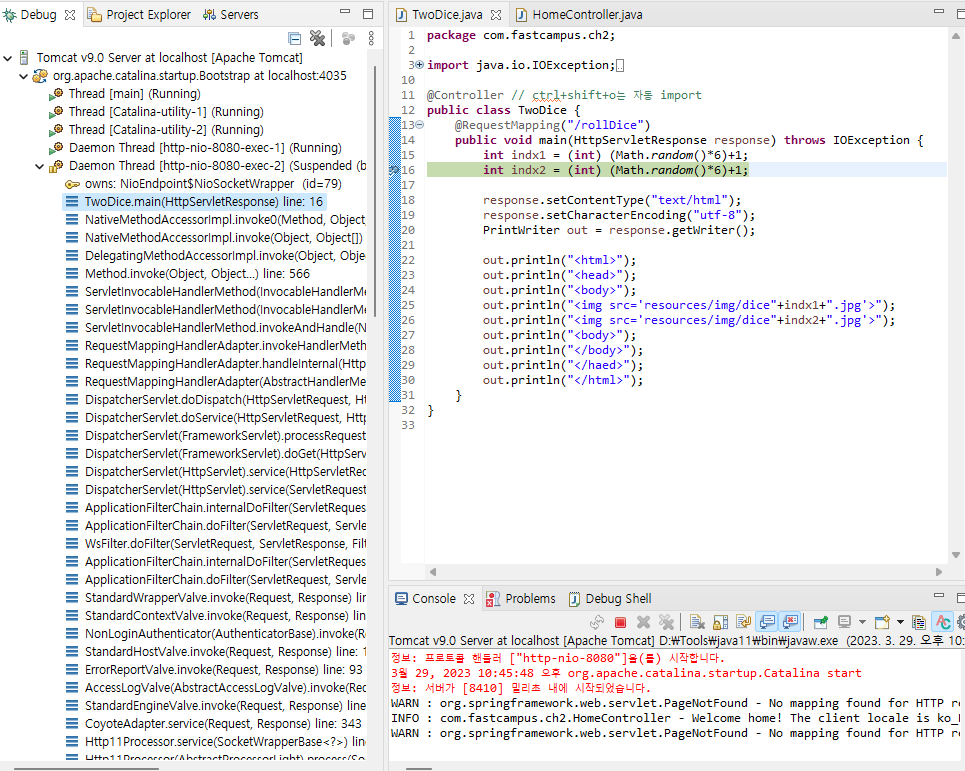

Toggle Breakpoint는 중단점이다. debug모드를 실행하면 line16에서 멈춘다.

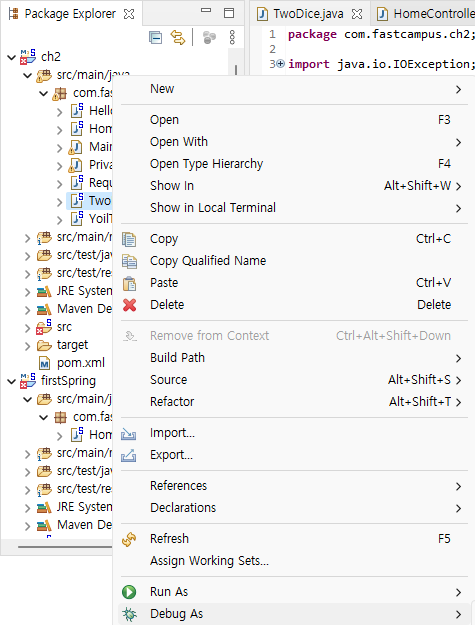

Debug를 클릭한다.



URL에 ch2/rollDice를 입력한다.



Debug가 실행된다.



Debug 창 보면 만들어져 있는 Thread Pool에서 1개의 Thread가 요청을 받아 실행한다.

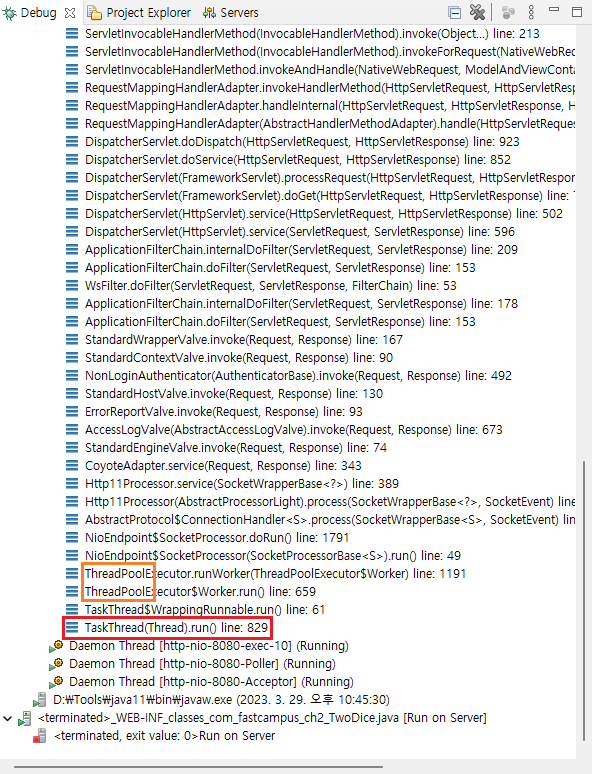

Debug 창을 맨 아래로 내려보면, 아래부터 호출 스텍이 쌓인 것을 볼 수 잇고 Thread의 run( )부터 시작된다. Thread Pool은 요청이 온 후에 Tread를 만들면 시간이 걸리기 때문에 Tread는 미리 만들어져 있다. 이 중에 놀고 있는 Thread가 요청을 받아서 처리한다.



이 요청을 Http11Processor가 처리한다. Http11 Connector가 받아서 Processor에게 넘겨준다.



Tomcat의 내부구조에서 설명한 Engine -> Host -> Context -> Servlet 순으로 실행된다.



이 그림을 참고하면 Context가 '/ch2'이다.



Http11Processor 후에 Request, Reponse 객체가 만들어 지는데, 요청 정보를 2개의 Request, Reponse 객체에 담아서 계속 전달한다.



3. 클라이언트와 서버 - 정리

1. URL로 요청

2. 만들어져 있는 Threadpool에서 Thread가 요청을 받는다.

3. 프로토콜의 종류에 따라 Connector에 연결한다.

4. HTTP1.1 Processor가 처리하고 Engine -> Host -> Context 순으로 와서 해당하는 Servlet이 실행된다.
